Set STANDARD II, cilindru de lucru PV 65

• Pompele manuale STANDARD II cu stativ cu suport de refulare înalt sunt concepute pentru pomparea apei menajere cu o temperatură maximă de 40°C fără impurități mecanice.

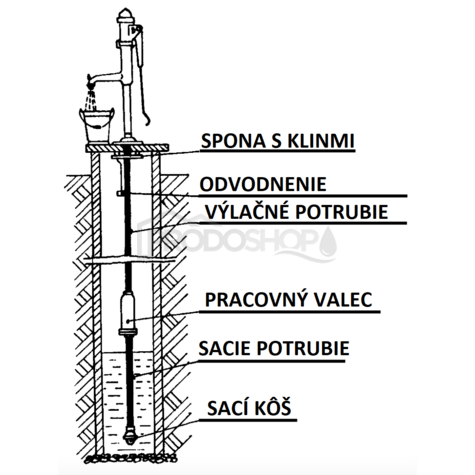

• Cu ajutorul cilindrului de lucru este posibilă pomparea apei de la adâncimi de la 4 la 30 m.
• Pompa este disponibilă în culoarea verde sau albastră.

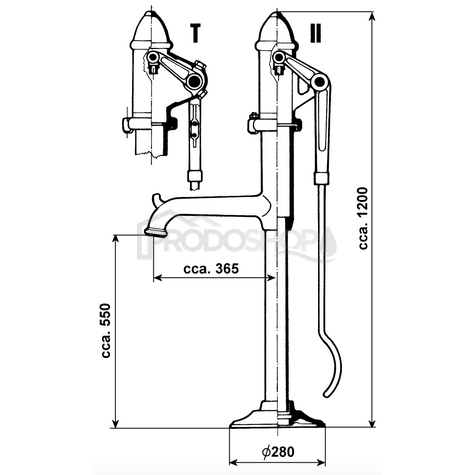

• Pompele manuale STANDARD sunt disponibile în 2 versiuni :
  • STANDARD II: După instalare, se utilizează numai pentru extragerea directă a apei.

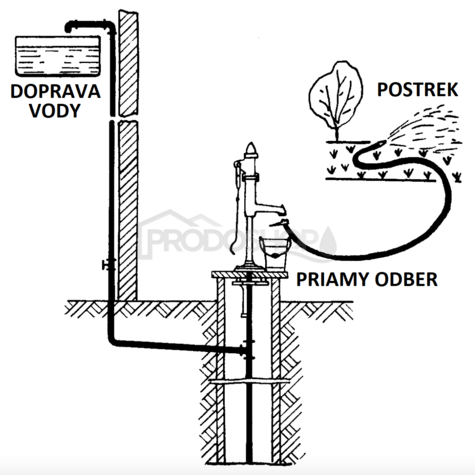

  • STANDARD T: După instalare, este utilizată pentru extragerea directă a apei + dacă este necesar, de asemenea, pentru transportul apei către poziții mai înalte sau pentru pulverizarea cu un furtun. Pompa este echipată cu un cap de presiune închis și un capac de refulare cu baionetă).

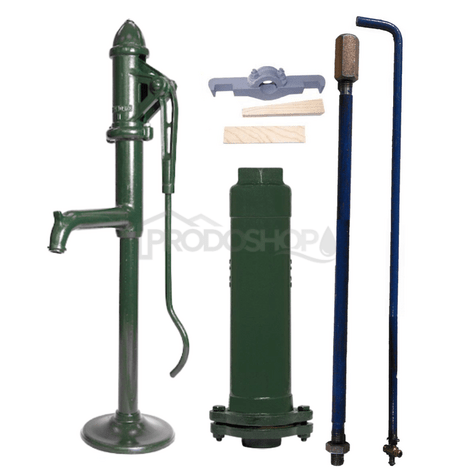

1. Pompă manuală STANDARD II
2. Cilindru de lucru PV 65
3. Tijă de tracțiune pentru pompa de mână STANDARD II
4. Dispozitiv de drenaj STANDARD
5. Clemă de fixare STANDARD II + cuie

2. Cilindru de lucru PV 65:

• Cilindrii de lucru sunt componenta principală a echipamentului de pompare STANDARD pentru pompe de staționare pentru adâncimi.
• În interiorul cilindrului se află pistonul de lucru cu manșon și supapă.
• Există o supapă de reținere între corpul cilindrului și flanșă.
• În funcție de tipul și adâncimea sondei, se selectează tipul corespunzător de cilindru de lucru:
  • Adâncimea puțului 2-15m: cilindru de lucru Ø 90mm,
  • Adâncimea sondei 16-22m: cilindru de lucru Ø 75mm,
  • Adâncimea sondei 23-30m: cilindru de lucru Ø 65mm.

3. Tijă de tracțiune pentru pompa manuală STANDARD II:

• Tija de tracțiune este utilizată pentru a conecta cilindrul de lucru și pompa manuală Standard.
• Se montează axial în centrul conductei de refulare, între cilindrul de lucru și pompa manuală.
• Lungime: 2 m
• Recomandăm instalarea în țevi din oțel galvanizat.

4. Dispozitiv de drenaj STANDARD:

• Dispozitivul de drenaj STANDARD este utilizat pentru a goli pompa STANDARD II.
• Acesta este conceput pentru a scurge apa din corpul pompei pentru a preveni spargerea pompei pe timp de îngheț.
• Acesta este instalat sub nivelul solului, chiar sub corpul pompei STANDARD.
